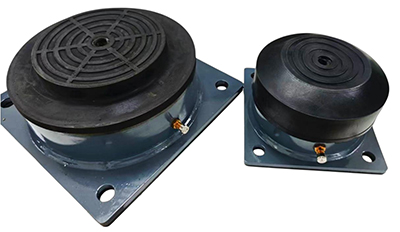

特性
★ 橡胶与金属一体成型设计，本体采用Neoprene Rubber,保证最佳气密性。
★ 超低的3~5HZ自然频率，适用于一切高低频震动设备。
★ 独特空气隔振原理，隔振效率98%以上。
★ 最大使用压力4.5KG/Cm2,JISD-4101气垫耐压试验标准
适用设备
★ 三坐标测量机、风机、空调箱、冲床、水泵、变压器、油压裁断机等震动设备。

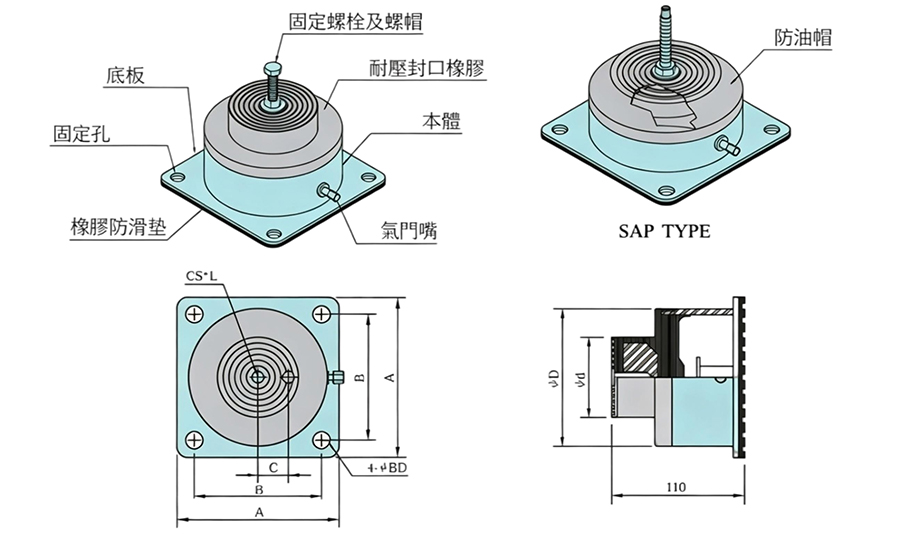

型号 | 尺寸(mm) | 荷载(KG) | 固定螺栓 CS*L |
A | B | C | D | ?d | ?BD | H |
ZS-050-SA | 100 | 75 | 0 | 73 | 30 | 12 | 72 | 5~50 | M10-40L |
ZS-100-SA | 125 | 100 | 0 | 105 | 50 | 12 | 100 | 50~100 | M12-50L |
ZS-200-SA | 125 | 100 | 0 | 105 | 60 | 12 | 100 | 100~200 | M12-60L |
ZS-400-SA | 160 | 125 | 0 | 138 | 93 | 12 | 100 | 200~400 | M12-60L |
ZS-700-SA | 200 | 160 | 0 | 170 | 108 | 14 | 105 | 400~700 | M16-110L |
ZS-1200-SA | 248 | 200 | 0 | 220 | 150 | 14 | 110 | 900~1200 | M16-110L |
ZS-1600-SA | 315 | 265 | 0 | 263 | 190 | 14 | 110 | 1200~1600 | M16-110L |
ZS-2000-SA | 355 | 305 | 0 | 314 | 240 | 14 | 110 | 1600~2000 | M16-110L |
ZS-3500-SA | 470 | 410 | 90 | 400 | 330 | 18 | 110 | 2000~3500 | M20-100L |
ZS-5000-SA | 500 | 450 | 125 | 412 | 330 | 20 | 110 | 3500~5000 | M20-100L |
